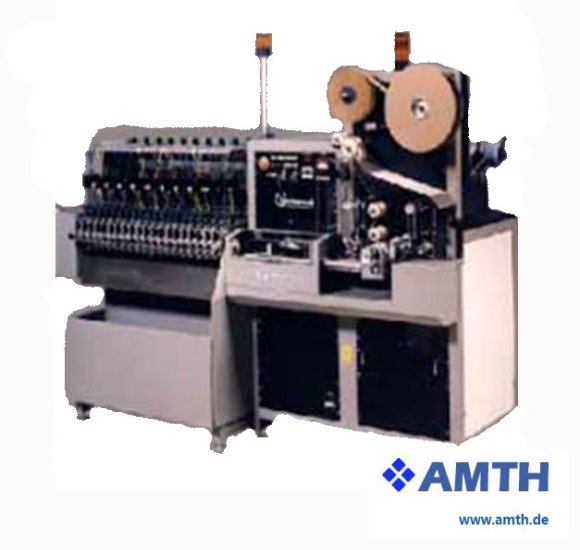

Аксиальный секвенсер, модель UNIVERSAL 2596C Sequencer 6 (Код: )

Аксиальный секвенсер, модель UNIVERSAL 2596C Sequencer 6

Аксиальный секвенсер, модель UNIVERSAL 2596C Sequencer 6 («Секвенсер 6»), является станком для переклейки аксиальных компонентов из 52 мм ленты в согласованной последовательности, с их предварительной цетровкой для повышения качества монтажа и последующей подачей готовой переклееной ленты в катушки или коробки. Таким образом переклеенная лента с аксиальными компонентами служит входной лентой для аксиальных монтажных автоматов (модели 6292С/6298С VCD Dual Head 8 или 6687С VCD Single Head 8). Переклейка компонентов в заданной последовательности является первым шагом раздельного процесса монтажа аксиальных компонентов.

Модель 2596С Sequencer 6 является модульной конструкцией, которая может обрабатывать до 200 типономиналов аксиальных компонентов. В ней используются скоростные роторные подающие головки, которые позволяют автомату достигать скорости до 25 000 компонентов в час. Подача компонентов производится из катушек и (или) коробок. Также имеется опция подачи и нарезки проволочных перемычек непосредственно из из катушки (тары производителя). Кроме того, при монтаже выводных компонентов возможен контроль электрических параметров радиоэлемента непосредственно перед переклейкой, что исключает установку неверного типономинала (опция верификатора компонентов (component verifier)).

Оборудование данного типа идеально при массовом производстве изделий потребительской электроники (в частности, при сборочно-монтажном цикле ТВ шасси), в качестве предварительного технологического шага перед монтажом компонентов с аксиальными выводами или проволочных перемычек.

ПРИМЕЧАНИЯ:
· 1) - Указывается в DPM (Defects per 1 million). 1% = 10 000 DPM. Означает количество дефектов автоматического оборудования / процент правильно смонтированных компонентов с 1-го раза.
· 2) – Intrinsic Availability. Спецификация надежности оборудования или его узла. Параметр выражается в % времени, которое оборудование реально работает, базируясь на времени простоя, характерного для того или иного превывания работы оборудования (по вине оборудования) и времени активного ремонта, или только времени восстановления работы оборудования после такого прерывания.
